NOT回路（インバーター）の真理値表・論理関数について

はるか

NOT回路って、デジタル論理回路で基本的なもの。入力の論理値を反転する。

ふゅか

そうそう！入力が1なら出力は0に、入力が0なら出力は1になるの！インバーターとも呼ばれるんだよね〜♪

1. NOT回路とは

NOT回路（否定回路）は、デジタル論理回路において基本的な論理ゲートの一つです。この回路は単一の入力を持ち、その入力の論理値を反転させる機能を持ちます。具体的には、入力が1（真）であれば出力は0（偽）となり、入力が0（偽）であれば出力は1（真）になります。NOT回路はインバーターとも呼ばれます。

1.1. 真理値表

NOT回路の動作を示す真理値表は以下のようになります。

1.2. 論理関数

1.3. MIL記号

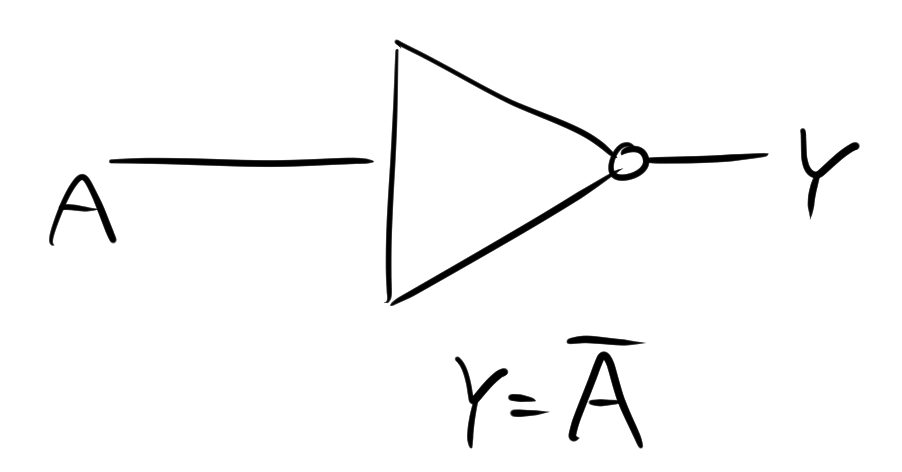

NOTゲートは、MIL記号で次のように表されます。

1.4. 使用例

NOT回路は、他の論理ゲート（AND、OR、NANDなど）と組み合わせて、より複雑な論理回路を構築するために使用されます。

はるか

他のゲートと組み合わせることで、複雑な論理回路を作ることができる。たとえば、NANDやNORゲートにも応用されてる。
